Pick Activity to Receive Multiple Response From Asynchronous BPEL Process

There are certain situations where BPEL process component should be capable of receiving multiple response from Asynchronous BPEL process.
Multiple onmessage branch of Pick activity can be used to receive multiple responses from service.

In below example it us described how to use Pick activity to receive multiple response from service.

To demonstrate we will create a BPEL process which invokes a Asynchronous BPEL process that returns two different response based on operation type(input parameter).

• If operation type is "name" it returns first name
• If operation type is "fullname" it returns first name and last name

To create this Asynchronous process click here.

Create a asynchronous BPEL process.

Open BPEL.xsd and modify the input elements.

Open the BPEL process ,add Partenerlink and add the wsdl of AsynchNameDemo BPEL process created here.

Add an Invoke activity and connect to this partenerlink.

Add an assign activity above this invoke activity and assign input parameter for the AsyncNameService process.

Now add an Pick activity below this Invoke activity. By default there will be a OnMessage branch. By clicking on the activity add one more OnMessage branch.

Click on first OnMessage,select your partnerlink "AsynchNameService" ,select the operation "processResponse" and add the variable too.

Similarly for the second OnMessage branch handle the response from processFullNameResponse.

Add and assign activity for each branch and assign the output variable the response received in respective onmessage response output variables.

Deploy the process and test.

• For operation as "name"

• When operation name is "fullname"

Asynchronous BPEL Process Returning Multiple Responses

There are certain scenarios in which an Asynchronous process can have multiple responses.

Lets assume an asynchronous process which accepts input parameters: firstName ,lastName and operations.
If operation is "name" it returns only First Name
If operation is "fullname" it returns  firstName and lastName.

As the returned values in both the cases are different number of items we need to use two different operations.

Create a new composite AsynchNameDemo and select composite with BPEL Process and click on Finish button.

Give the process name as BPELProcess and choose template as Asynchronous BPEL Process.

Open BPELProcess.xsd and edit it for appropriate request and response parameters.

Open BPELProcess.wsdl file to add the appropriate changes.

• Add a new meesage based on new response element processResponseFullName

• Add a new operation in the callback porttype.

Now open BPEL process and add a switch activity.In the case branch add the condition that if operation='name' we will return only first name.

Drag and bring the callbakClient inside case branch.Open the callbackClient and make assure that operation selected is processResponse.

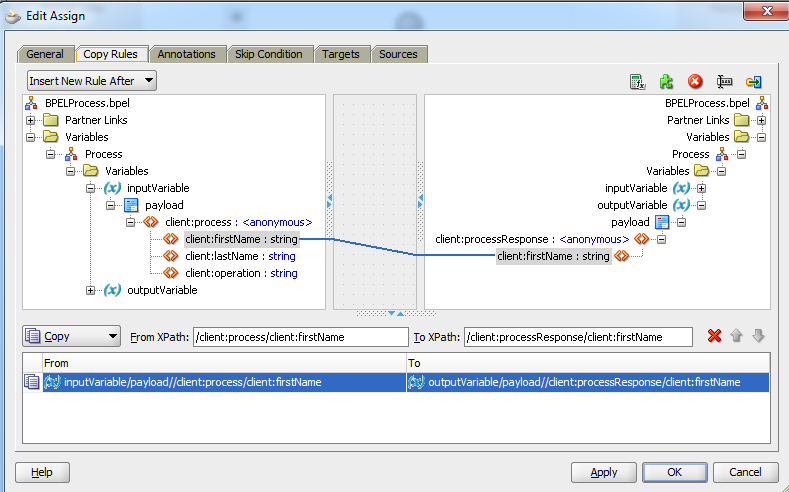

Add as assign activity before this invoke and assign output parameter the first name as output.

Delete the otherwise branch of switch activity and add one for condition branch and add the condition for operation as :"fullname".

Add a invoke activity in this case branch and name it as callbackClientwithFullName. Choose the operation type as processFullNameResponse and add an auto created input variable.

Add an assign activity before this invoke activity and assign appropriate output variables for operation type "fullname".

The complete process now looks like:-

Now deploy the process and test.

• When input is "name"

• When operation is "fullname"

Requisition Import API : Oracle EBS R12

In Oracle EBS R12 we can create Requisition from GUI as well as we can import the Requisition using import program "Requisition Import".

Follow the below steps to import requisition:

Step:1  Validate all the entities and insert in PO_REQUISITIONS_INTERFACE_ALL

INSERT
INTO apps.PO_REQUISITIONS_INTERFACE_ALL
  (
    interface_source_code,
    org_id,
    destination_type_code,
    authorization_status,
    preparer_id,
    charge_account_id,
    source_type_code,
    unit_of_measure,
    line_type_id,
    quantity,
    destination_organization_id,
    deliver_to_location_id,
    deliver_to_requestor_id,
    item_id,
    need_by_date,
    suggested_vendor_name,
    unit_price
  )
  VALUES
  (
    'IMPORT_INV',
    204,                        --(Validate against apps.org_organization_definitions table)
    'INVENTORY',
    'INCOMPLETE',
    25,                         --(Validate against apps.per_all_people_f tabel)
    13185,                   --(Vlidate against apps.mtl_system_items_b corresponding to item and inv org),
    'VENDOR',           --SOURCE_TYPE_CODE,
    'METRICTON',   --UNIT_OF_MEASURE
    1,                           --(Validate against PO_LINE_TYPES)
    100,                       --QUANTITY
    204,                       --DESTINATION_ORGANIZATION_ID,
    27108,                   --DELIVER_TO_LOCATION_ID,
    25,                         --DELIVER_TO_REQUESTOR_ID
    208955,                 --(Validate against mtl_system_items_b)
    SYSDATE,           --NEED_BY_DATE
    'Staples',               --SUGGESTED_VENDOR_NAME
    1                             --UNIT_PRICE
  );

Step:2 Submit "Requisition Import" program.

BEGIN
  APPS.FND_GLOBAL.APPS_INITIALIZE ( USER_ID => 1318, RESP_ID => 50578, RESP_APPL_ID => 201 );
  APPS.FND_REQUEST.SET_ORG_ID('204');
  V_REQUEST_ID := APPS.FND_REQUEST.SUBMIT_REQUEST (APPLICATION => 'PO' --Application,
                                                  ,PROGRAM => 'REQIMPORT'    --Program,
                                                  ,ARGUMENT1 => ''                       --Interface Source code,
                                                  ,ARGUMENT2 => ''                       --Batch ID,
                                                  ,ARGUMENT3 => 'ALL'               --Group By,
                                                  ,ARGUMENT4 => ''                       --Last Req Number,
                                                  ,ARGUMENT5 => 'N'                    --Multi Distributions,
                                                  ,ARGUMENT6 => 'Y'                    --Initiate Approval after ReqImport
                                                  );
  COMMIT;
END;

Query to Check Concurrent Manager Status

Below mentioned is the query to check concurrent manager status in Oracle APPS.

SELECT DECODE(CONCURRENT_QUEUE_NAME,'FNDICM','Internal Manager','FNDCRM','Conflict Resolution Manager','STANDARD','Standard Manager' ) AS "Concurrent Manager's Name",
max_processes  AS "TARGET Processes",
running_processes AS "ACTUAL Processes"
FROM apps.fnd_concurrent_queues
WHERE CONCURRENT_QUEUE_NAME IN ('FNDICM','FNDCRM','STANDARD');

If status of target process and actual process is non-zero then our concurrent manager is up and running.

Update Purchase Order Line Details : Oracle EBS R12

Oracle has provided standard API to update purchase order line details such as;

• Line Quantity
• Unit Price
• Promise Date
• Need by Date

Below is the sample script to update PO Line details using API "po_change_api1_s.update_po".

SET serveroutput ON

DECLARE

v_po_number          NUMBER :='52766';

v_po_line_num       NUMBER :=1;

v_quantity               NUMBER :=200;

v_unit_price            NUMBER :=5;

v_promise_date      DATE   :=SYSDATE;

v_need_by_date    DATE   :=SYSDATE;

v_org_id                  NUMBER :=204 ;

v_revision_num     NUMBER;

v_error_flag            NUMBER :=0;

v_error_msg           VARCHAR2(2000);

v_result                   NUMBER;



  BEGIN

      --------INITIALIZING APPS ENVIRONMENT-------------------------------



      apps.mo_global.init ('PO');

      apps.mo_global.set_policy_context ('S',204);

      apps.fnd_global.apps_initialize ( user_id => 1318, resp_id => 50578, resp_appl_id => 201 );

           ----GET REVISION NUMBER FROM TABLE-------

                BEGIN

                      SELECT  revision_num

                      INTO v_revision_num

                      FROM apps.po_headers_all

                      WHERE segment1 = '52766';

                exception

                    WHEN no_data_found THEN

                      v_error_flag := 1;

                      v_error_msg:='ERROR IN FETCHING REVISION NUMBER FROM BASE TABLE (ND) ';

                    WHEN others THEN

                      v_error_flag := 1;

                      v_error_msg:='ERROR IN FETCHING REVISION NUMBER FROM BASE TABLE (OTH) '||sqlcode||' '||sqlerrm;

                END;

          IF (v_error_flag <> 1) THEN

          --------CALLING PO UPDATE API--------

          v_result := apps.po_change_api1_s.update_po(x_po_number => v_po_number,

                                                      x_release_number => NULL,

                                                      x_revision_number => v_revision_num,

                                                      x_line_number => v_po_line_num,

                                                      x_shipment_number => 1,

                                                      new_quantity => v_quantity,

                                                      new_price => v_unit_price,

                                                      new_promised_date => v_promise_date,

                                                      new_need_by_date => v_need_by_date,

                                                      launch_approvals_flag => 'Y',

                                                      update_source => NULL,

                                                      VERSION => '1.0',

                                                      x_override_date => NULL,

                                                      x_api_errors => v_api_errors,

                                                      p_buyer_name => NULL,

                                                      p_secondary_quantity => NULL,

                                                      p_preferred_grade => NULL,

                                                      p_org_id => v_org_id);

            COMMIT;

            IF(v_result = 1) THEN

                  dbms_output.put_line('PO UPDATED SUCCESSFULLY');

            ELSE

                  dbms_output.put_line('API Failed to Update');

            END IF;

        END IF;

 exception

        WHEN others THEN

           v_error_msg := 'ERROR in updating PO Lines';

 END ;

Cancel PO Line API Script: Oracle EBS R12

Oracle has provided a standard API to cancel PO Line/Lines "po_document_control_pub.control_document".

Below mentioned is the sample script using which we can cancel single/multiple Purchase Order Lines.

Step:1 Create a object type to store multiple purchase order lines.

create or replace TYPE po_line_type AS TABLE OF NUMBER;

Step:2 Run the below script to cancel Purchase order line/lines.

SET serveroutput ON

DECLARE

v_error_flag             NUMBER:=0;

v_po_line_id             po_line_type;

v_po_hdr_id              NUMBER;

v_error_msg              VARCHAR2(1000);

l_return_status          VARCHAR2(1000);

l_msg_data               VARCHAR2(1000);

  BEGIN

  -------Fetching Po Header Id-----

      BEGIN

        SELECT po_header_id INTO v_po_hdr_id

        FROM apps.po_headers_all WHERE segment1='52765';



      exception

        WHEN no_data_found THEN

          v_error_flag:=1;

          v_error_msg:='Purchase order not found (ND)';

        WHEN others THEN

          v_error_flag:=1;

          v_error_msg:='Purchase order not found (OTH)'||sqlcode||' '||sqlerrm;

      END;

  IF(v_error_flag  <> 1) THEN

    -------Fetching Po Line Id-----

        SELECT po_line_id BULK COLLECT

        INTO v_po_line_id

        FROM apps.po_lines_all

        WHERE po_header_id=v_po_hdr_id;

      -----------------INITIALIZING APPS ---------------------

      apps.mo_global.init ('PO');

      apps.mo_global.set_policy_context ('S',204);



      apps.fnd_global.apps_initialize ( user_id => 1319, resp_id => 50578, resp_appl_id => 201 );



    FOR i IN v_po_line_id.FIRST ..v_po_line_id.LAST

      loop

      dbms_output.put_line('lien'||v_po_line_id(i));

      apps.po_document_control_pub.control_document (1.0, -- P_API_VERSION

                                                      apps.fnd_api.g_true,                  -- P_INIT_MSG_LIST

                                                      apps.fnd_api.g_true,                  -- P_COMMIT

                                                      l_return_status,                          -- X_RETURN_STATUS

                                                      'PO',                                               -- P_DOC_TYPE

                                                      'STANDARD',                            -- P_DOC_SUBTYPE

                                                      NULL,                                          -- P_DOC_ID

                                                      '52765',                                         -- P_DOC_NUM

                                                      NULL,                                          -- P_RELEASE_ID

                                                      NULL,                                          -- P_RELEASE_NUM

                                                      v_po_line_id(i),                         -- P_DOC_LINE_ID

                                                      NULL,                                          -- P_DOC_LINE_NUM

                                                      NULL,                                         -- P_DOC_LINE_LOC_ID

                                                      NULL,                                         -- P_DOC_SHIPMENT_NUM

                                                      'CANCEL',                                  -- P_ACTION

                                                      SYSDATE,                                 -- P_ACTION_DATE

                                                      NULL,                                         -- P_CANCEL_REASON

                                                      'N',                                               -- P_CANCEL_REQS_FLAG

                                                      NULL,                                         -- P_PRINT_FLAG

                                                      NULL,                                        -- P_NOTE_TO_VENDOR

                                                      'N' );                                            --P_USE_GLDATE

          COMMIT;

      END loop;

      dbms_output.put_line('Status '||l_return_status);

         ------------------FOR ERROR ---------------

          IF l_return_status != 'S' THEN



            FOR err_code IN 1 .. apps.fnd_msg_pub.count_msg

            loop

              l_msg_data := substr (apps.fnd_msg_pub.get (p_msg_index => 1,

                                                          p_encoded => 'F'), 1, 200 );

              dbms_output.put_line('Error Status'||l_msg_data);

            END loop;

          END IF;

  ELSE

    dbms_output.put_line('Error'||v_error_msg);

  END IF;

END;

Return to Vendor of Purchase Order Receipts Script: Oracle EBS R12

Return to Vendor is done in two steps: "Return to Receiving" and  then "Return to Vendor".
Follow below steps to return the received goods to vendor.

Step:1 Run the following script to find the necessary information to be inserted in RCV_TRANSACTIONS_INTERFACE table.

    SELECT  rsh.receipt_num ,
            ph.segment1 po_number,
            rt.transaction_id ,
            rt.transaction_type ,
            rt.transaction_date ,
            rt.quantity ,
            rt.unit_of_measure ,
            rt.shipment_header_id ,
            rt.shipment_line_id ,
            rt.source_document_code ,
            rt.destination_type_code ,
            rt.employee_id ,
            rt.parent_transaction_id ,
            rt.po_header_id ,
            rt.po_line_id ,
            pl.line_num ,
            pl.item_id ,
            pl.unit_price ,
            rt.po_line_location_id ,
            rt.po_distribution_id ,
            rt.routing_header_id,
            rt.routing_step_id ,
            rt.deliver_to_person_id ,
            rt.deliver_to_location_id ,
            rt.vendor_id ,
            rt.vendor_site_id ,
            rt.organization_id ,
            rt.subinventory ,
            rt.locator_id ,
            rt.location_id,
            rsh.ship_to_org_id
    FROM apps.rcv_transactions rt,
      apps.rcv_shipment_headers rsh,
      apps.po_headers_all ph,
      apps.po_lines_all pl
    WHERE rsh.receipt_num     = '9428'
    AND ph.segment1           = '52762'
    AND ph.po_header_id       = pl.po_header_id
    AND rt.po_header_id       = ph.po_header_id
    AND rt.shipment_header_id = rsh.shipment_header_id
    AND rt.po_line_id         =pl.po_line_id
    AND rt.destination_type_code='INVENTORY'
    AND rt.transaction_type='DELIVER';

Step:2 Return from Deliver to Receiving i.e Return to Receiving

INSERT INTO apps.rcv_transactions_interface
                            (interface_transaction_id,
                             group_id,
                             last_update_date,
                             last_updated_by,
                             creation_date,
                             created_by,
                             last_update_login,
                             transaction_type,
                             transaction_date,
                             processing_status_code,
                             processing_mode_code,
                             transaction_status_code,
                             quantity,
                             unit_of_measure,
                             item_id,
                             employee_id,
                             shipment_header_id,
                             shipment_line_id,
                             receipt_source_code,
                             vendor_id,
                             from_organization_id,
                             from_subinventory,
                             from_locator_id,
                             source_document_code,
                             parent_transaction_id,
                             po_header_id,
                             po_line_id,
                             po_line_location_id,
                             po_distribution_id,
                             destination_type_code,
                             deliver_to_person_id,
                             location_id,
                             deliver_to_location_id,
                             validation_flag
                            )
                            VALUES
                            (apps.rcv_transactions_interface_s.nextval,      --INTERFACE_TRANSACTION_ID
                             apps.rcv_interface_groups_s.nextval,                --GROUP_ID
                             SYSDATE,                                                               --LAST_UPDATE_DATE
                             1318,                                                                          --LAST_UPDATE_BY
                             SYSDATE,                                                               --CREATION_DATE
                             1318,                                                                          --CREATED_BY
                             0,                                                                                --LAST_UPDATE_LOGIN
                             'RETURN TO RECEIVING',                                   --TRANSACTION_TYPE
                             SYSDATE,                                                              --TRANSACTION_DATE
                             'PENDING',                                                             --PROCESSING_STATUS_CODE
                             'BATCH',                                                                --PROCESSING_MODE_CODE
                             'PENDING',                                                             --TRANSACTION_STATUS_CODE
                             25,                                                                            --QUANTITY
                             'METRICTON',                                                      --UNIT_OF_MEASURE
                            208955,                                                                     --ITEM_ID
                             25,                                                                            --EMPLOYEE_ID
                             5048067,                                                                 --SHIPMENT_HEADER_ID
                             5035611,                                                                 --SHIPMENT_LINE_ID
                             'VENDOR',                                                             --RECEIPT_SOURCE_CODE
                             557,                                                                         --VENDOR_ID
                             204,                                                                        --FROM_ORGANIZATION_ID
                             'Stores',                                                                 --FROM_SUBINVENTORY
                             null,                                                                       --FROM_LOCATOR_ID
                             'PO',                                                                       --SOURCE_DOCUMENT_CODE
                             5090687,                                                               --TRANSACTION_ID
                             165864,                                                                 --PO_HEADER_ID
                             232886,                                                                 --PO_LINE_ID
                             323424,                                                                 --PO_LINE_LOCATION_ID
                             329884,                                                                 --PO_DISTRIBUTION_ID
                             'INVENTORY',                                                     --DESTINATION_TYPE_CODE
                             null,                                                                       --DELIVER_TO_PERSON_ID
                             NULL,                                                                   --LOCATION_ID
                             null,                                                                       --DELIVER_TO_LOCATION_ID
                             'Y'                                                                           --Validation_flag

                            );
commit;

Step:3 Submit the Receiving Transaction Processor concurrent program

SET serveroutput ON
DECLARE
v_request_id NUMBER;
BEGIN
apps.mo_global.init ('PO');
apps.mo_global.set_policy_context ('S',204);
apps.fnd_global.apps_initialize ( user_id => 1318, resp_id => 50578, resp_appl_id => 201 );
--------CALLING STANDARD RECEIVING TRANSACTION PROCESSOR ---------------------------------

  v_request_id   := apps.fnd_request.submit_request ( application => 'PO',
                                                      PROGRAM => 'RVCTP',
                                                      argument1 => 'BATCH',
                                                      argument2 => apps.rcv_interface_groups_s.currval,
                                                      argument3 => 204);
                                                      commit;
dbms_output.put_line('Request Id'||v_request_id);
END;


Step:4 Run the script to check data is inserted in proper way in rcv_transactions.

SELECT * FROM apps.rcv_transactions WHERE po_header_id=165864;

Step:5 Once the goods are transferred to receiving destination return to vendor.

        INSERT INTO apps.rcv_transactions_interface
                                (interface_transaction_id,
                                 group_id,
                                 last_update_date,
                                 last_updated_by,
                                 creation_date,
                                 created_by,
                                 last_update_login,
                                 transaction_type,
                                 transaction_date,
                                 processing_status_code,
                                 processing_mode_code,
                                 transaction_status_code,
                                 quantity,
                                 unit_of_measure,
                                 item_id,
                                 employee_id,
                                 shipment_header_id,
                                 shipment_line_id,
                                 receipt_source_code,
                                 vendor_id,
                                 from_organization_id,
                                 from_subinventory,
                                 from_locator_id,
                                 source_document_code,
                                 parent_transaction_id,
                                 po_header_id,
                                 po_line_id,
                                 po_line_location_id,
                                 po_distribution_id,
                                 destination_type_code,
                                 deliver_to_person_id,
                                 location_id,
                                 deliver_to_location_id,
                                 validation_flag
                                )
                                values
                                (apps.rcv_transactions_interface_s.nextval,     --INTERFACE_TRANSACTION_ID
                                 apps.rcv_interface_groups_s.nextval,              --GROUP_ID
                                 sysdate,                                                                  --LAST_UPDATE_DATE
                                 1318,                                                                        --LAST_UPDATE_BY
                                 sysdate,                                                                  --CREATION_DATE
                                 1318,                                                                        --CREATED_BY
                                 0,                                                                              --LAST_UPDATE_LOGIN
                                 'RETURN TO VENDOR',                                    --TRANSACTION_TYPE
                                 sysdate,                                                                  --TRANSACTION_DATE
                                 'PENDING',                                                             --PROCESSING_STATUS_CODE
                                 'BATCH',                                                                --PROCESSING_MODE_CODE
                                 'PENDING',                                                             --TRANSACTION_STATUS_CODE
                                 25,                                                                            --QUANTITY
                                 'METRICTON',                                                      --UNIT_OF_MEASURE
                                 208955,                                                                    --ITEM_ID
                                 25,                                                                            --EMPLOYEE_ID
                                 5048067,                                                                 --SHIPMENT_HEADER_ID
                                 5035611,                                                                 --SHIPMENT_LINE_ID
                                 'VENDOR',                                                             --RECEIPT_SOURCE_CODE
                                557,                                                                          --VENDOR_ID
                                 204,                                                                         --FROM_ORGANIZATION_ID
                                 'Stores',                                                                    --FROM_SUBINVENTORY
                                 null,                                                                        --FROM_LOCATOR_ID
                                 'PO',                                                                        --SOURCE_DOCUMENT_CODE
                                 5090686,                                                                 --PARENT_TRANSACTION_ID
                                 165864,                                                                   --PO_HEADER_ID
                                 232886,                                                                   --PO_LINE_ID
                                323424,                                                                    --PO_LINE_LOCATION_ID
                                 329884,                                                                   --PO_DISTRIBUTION_ID
                                 'RECEIVING',                                                        --DESTINATION_TYPE_CODE
                                 null,                                                                        --DELIVER_TO_PERSON_ID
                                 null,                                                                       --LOCATION_ID
                                 null,                                                                       --DELIVER_TO_LOCATION_ID
                                 'Y'                                                                           --Validation_flag
                                );
commit;

Step:6 Submit the Receiving Transaction Processor concurrent program

SET serveroutput ON
DECLARE
v_request_id NUMBER;
BEGIN
apps.mo_global.init ('PO');
apps.mo_global.set_policy_context ('S',204);
apps.fnd_global.apps_initialize ( user_id => 1318, resp_id => 50578, resp_appl_id => 201 );
--------CALLING STANDARD RECEIVING TRANSACTION PROCESSOR ---------------------------------

  v_request_id   := apps.fnd_request.submit_request ( application => 'PO',
                                                      PROGRAM => 'RVCTP',
                                                      argument1 => 'BATCH',
                                                      argument2 => apps.rcv_interface_groups_s.currval,
                                                      argument3 => 204);
                                                      commit;
dbms_output.put_line('Request Id'||v_request_id);
END;

Step:7 Run the script to check data is inserted in proper way in rcv_transactions.

SELECT * FROM apps.rcv_transactions WHERE po_header_id=165864;
